  • enquête thématique régionale, bateaux des Chantiers de Normandie

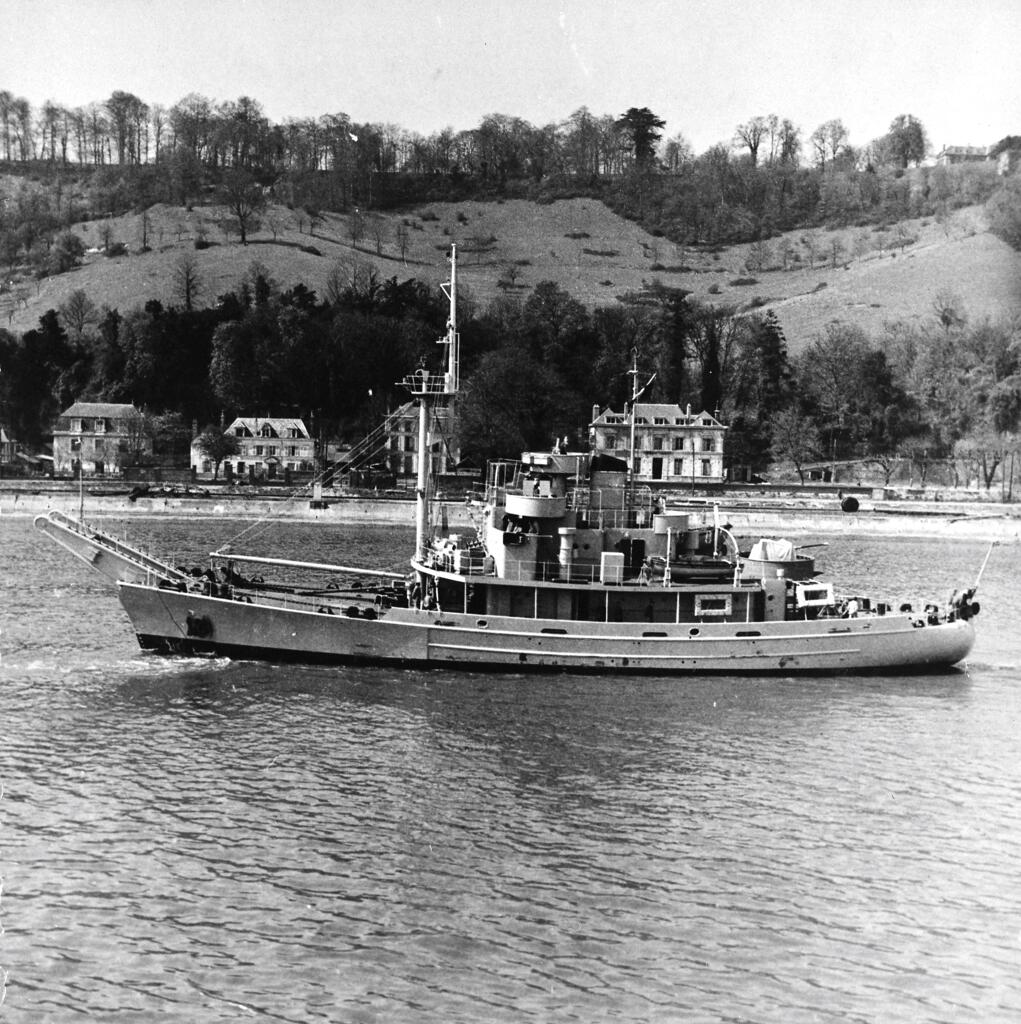

bateau de service : gabare de mer G. 1 dit SCARABEE, usine de construction navale dite Chantiers de Normandie
Œuvre étudiée
Auteur (reproduction)
Copyright
  • (c) Région Normandie - Inventaire général

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Le Grand-Quevilly - Rouen
  • Commune Le Grand-Quevilly

Commanditaire : Marine Nationale, Toulon. Date de la pose de la quille sur cale : 15 mai 1953, lancement : 21 novembre 1953, date des essais : 15 septembre 1954 Série de trois : G.1, G. 2, G. 6. Gabare de mer type CYGALE commandée par la Marine Nationale.

Gabare de mer type CYGALE commandée par la Marine Nationale en 1953 sous l'appellation de G. 1 au titre du programme 'off-shore', le bateau est armé en avril et mai 1954. La gabare est mise en service le 15 février 1955 sous le nom de SCARABEE et porte initialement le numéro de coque AN 94. SCARABEE est placé sous l'autorité organique de Toulon dès le 20 novembre 1955. Tout l'armement est débarqué en 1963-1964. A cette époque, deux superstructures importantes sont installées dans les hauts pour des essais MSBS (missiles balistiques). Ces installations sont désaffectées en 1978 et conservées comme logements. La gabare est condamnée après trente années de service, le 27 novembre 1987.

Dénomination de l'objet

Bateau de service

Précision sur la typologie de l'objet

Gabare de mer de type CYGALE ; mouilleur de filets

Description matérielle

1 hélice. 1 officier et 36 hommes d'équipage. Puissance électrique principale installée : 2 groupes électrogènes Baudouin DK 4 de 60 kVA sous 115 Vcc ; secondaire : 5 kVA sous 115 V alternatif-60 hz. Armement : 1 canon Bofors de 40 mm anti-aérien, 4 canons Oerlikon de 20 mm antiaériens. Distance franchissable de 4 630 nautiques à 11.5 noeuds, distance franchissable de 6 470 nautiques à 10 noeuds, . Motorisation : 2 moteurs diesel-électrique Groupes électrogènes de propulsion Semt Pielstick PA 1, 16 cylindres, 4 temps, couplés sur un générateur produisant 485 kVA sous 500 Vcc (Construits par la Société Générale de Construction Mécaniques), 1 600 Cv, consommation : de 0.15 t/h à 0.24 t./h tonnes, vitesse : 12 noeuds

  • Catégories
    patrimoine maritime
  • Matériaux
    • acier
  • Précision dimensions

    L = 50,50 ; la = 10,21 ; longueur entre les perpendiculaires = 44.50 m ; longueur hors tout = 50,50 m ; largeur = 10,21 m ; creux = 5.03 m ; tirant d'eau = 3.30 m. En charge : 4.20 m ; poids lège = 597 tonnes ; port en lourd = 192 tonnes ; déplacement = 789 t en pleine charge : 898 tonnes

  • Inscriptions & marques
    • inscription
  • Précision inscriptions

    inscription concernant l'appellation : G. 1 ; inscription concernant l'immatriculation : A 764

  • État de conservation
    • oeuvre détruite
  • Statut de la propriété
    propriété publique

Bibliographie

  • CROGUENNEC, Michel. Les Chantiers de Normandie (1893-1987) - Un siècle de construction et de réparation navale en Seine-Maritime. Darnétal, Petit-à-Petit, 2008, 260 p.

Documents multimédia

  • CHERON Philippe & coll. Les Chantiers de Normandie, la construction navale à Grand-Quevilly, 1894-1986. Ministère de la Culture DRAC Haute Normandie - Biplan éditions, cédérom, 2000.

Annexes

  • Gabare de mer SCARABEE, article de Franck Dubey pour le site Netmarine, 2011.
Date(s) d'enquête : 1996; Date(s) de rédaction : 2003, 2025
