Ensemble de trois chaudières à vapeur à combustion,
Usine de drap Fraenckel-Herzog
Œuvre étudiée
Auteur
Copyright
- (c) Région Normandie - Inventaire général
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Seine-Maritime - Elbeuf
-
Commune
Elbeuf
-
Adresse
25 rue Camille Randoing
-
Emplacement dans l'édifice
dans la chaufferie de l'usine
Accès aux dossiers d’opération
Accès au dossier d’aire d’étude
-
Dénominationschaudière à vapeur à combustion
Comme le mentionne la matrice des propriétés bâties en 1911, l'usine Fraenckel-Herzog était équipée de "trois générateurs (trois chaufferies), trois machines à vapeur et leur abri" sur la parcelle 696, section C, du cadastre. Un document antérieur permet de dater la construction de deux des trois chaufferies avant 1891, date à laquelle Messieurs Fraenckel et Blin demandèrent dérogation à l'article 1er du 29 juin 1886, qui exigeait que soit adapté sur chaque chaudière, un clapet automatique de sécurité. La troisième chaufferie, construite ultérieurement, est mentionnée dans le registre des déclarations d'appareils à vapeur à la date du 8 juin 1896. Ces trois documents permettent ainsi de situer la construction des foyers des anciens établissements Fraenckel- Herzog entre 1882 et 1896. Sur les trois chaufferies, une seule subsiste aujourd'hui avec ses trois chaudières encore en place. Ces dernières ont alimenté, jusqu'au lendemain de la Seconde Guerre mondiale, une machine à vapeur d'une puissance de 500 cv qui actionnait des dévideuses et retordeuses, 434 métiers mécaniques et une filature de 4440 broches.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par travaux historiques
-
Auteur(s)
-
Auteur :
Etablissements Veillet-Lescureconstructeur signatureEtablissements Veillet-LescureCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

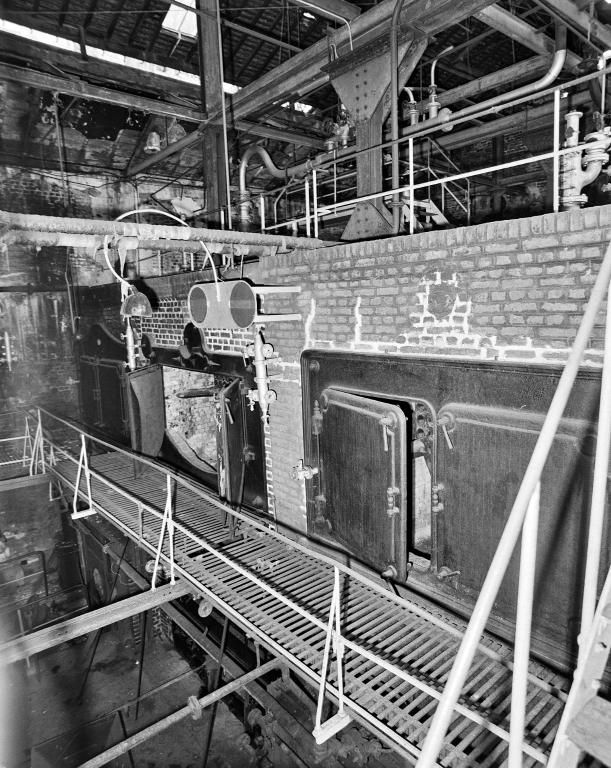

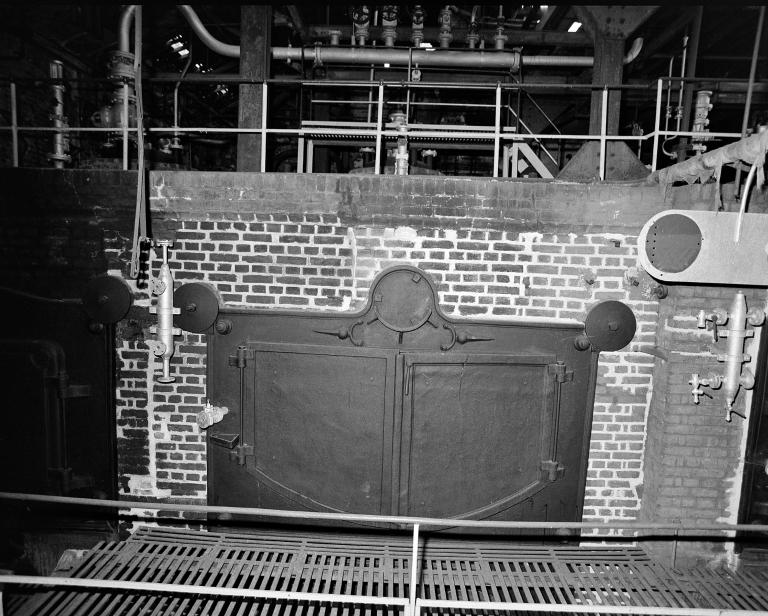

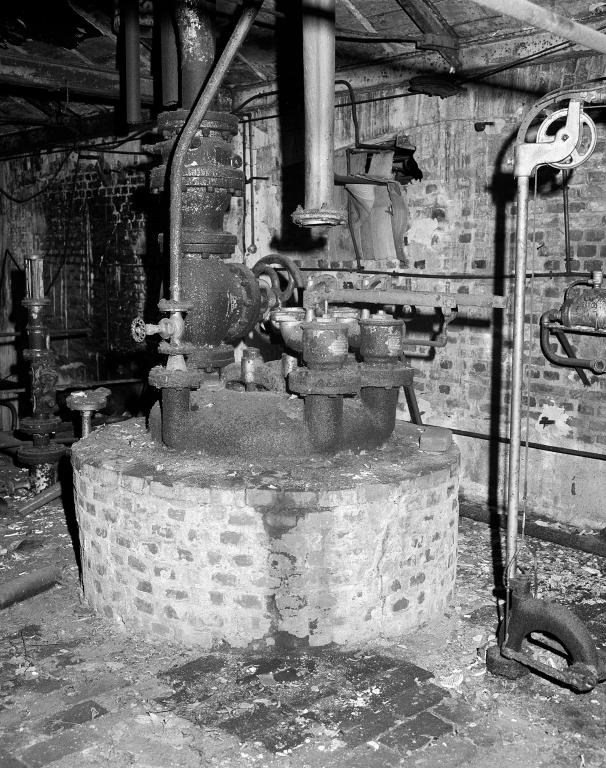

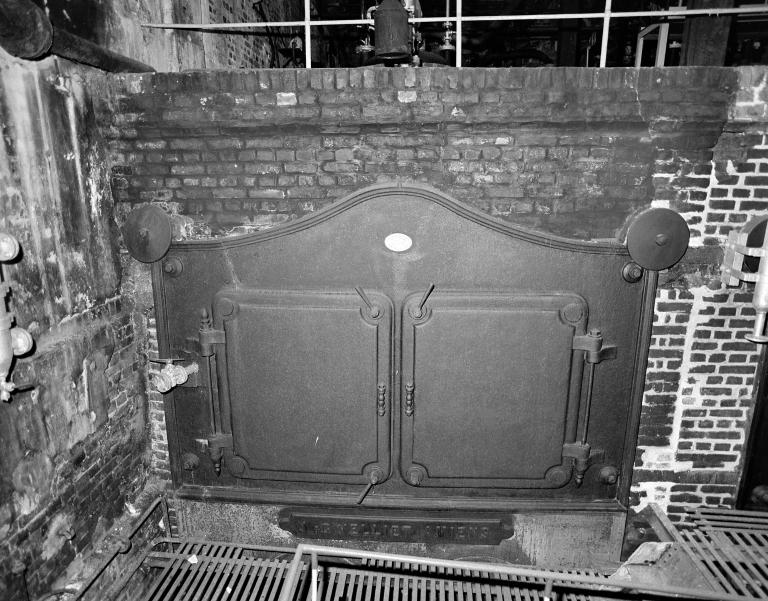

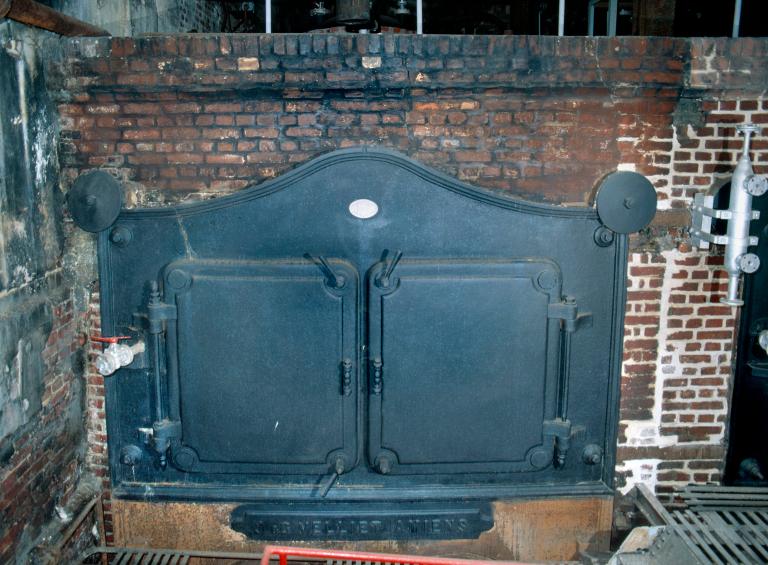

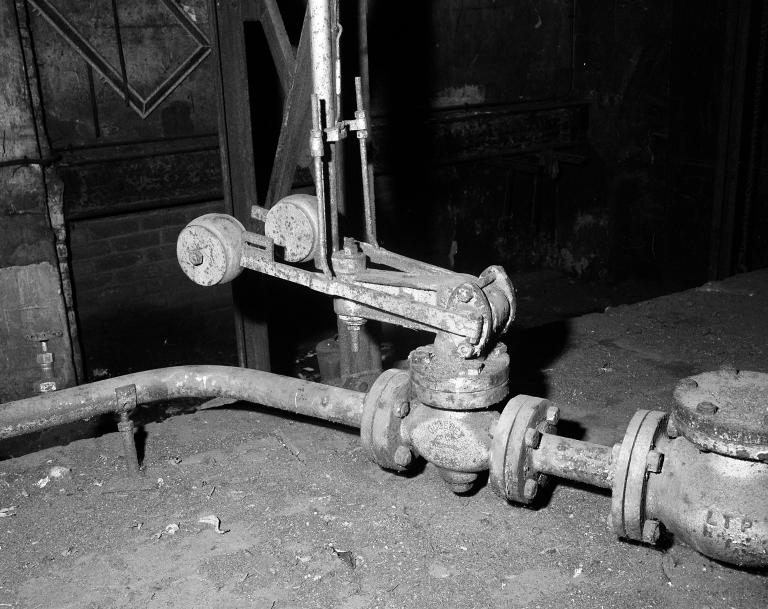

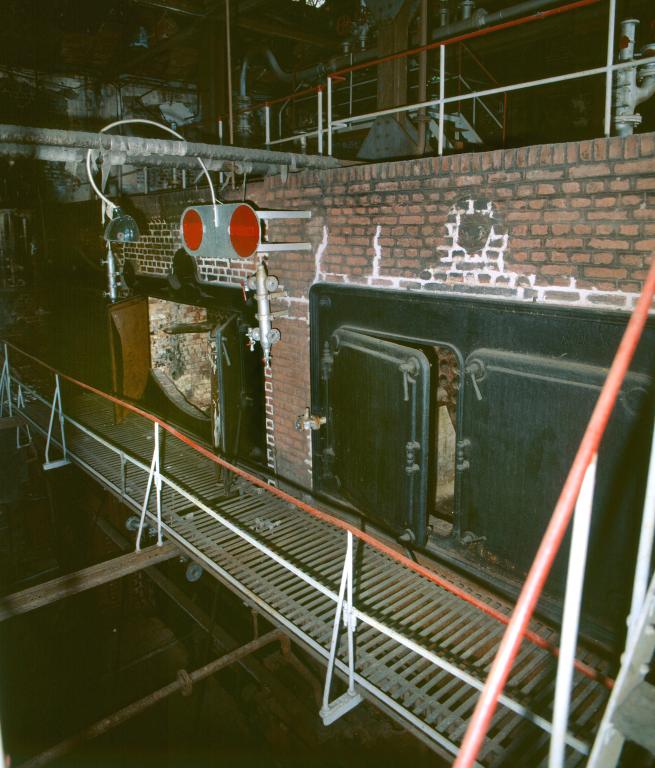

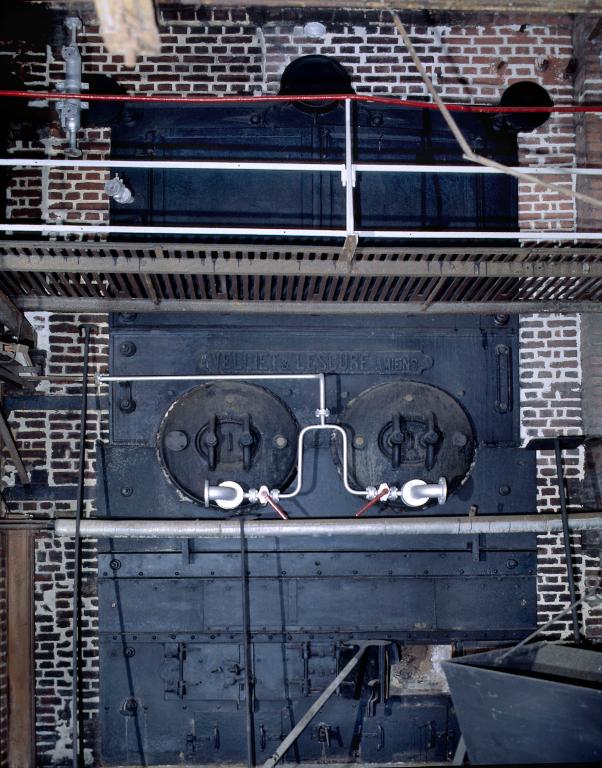

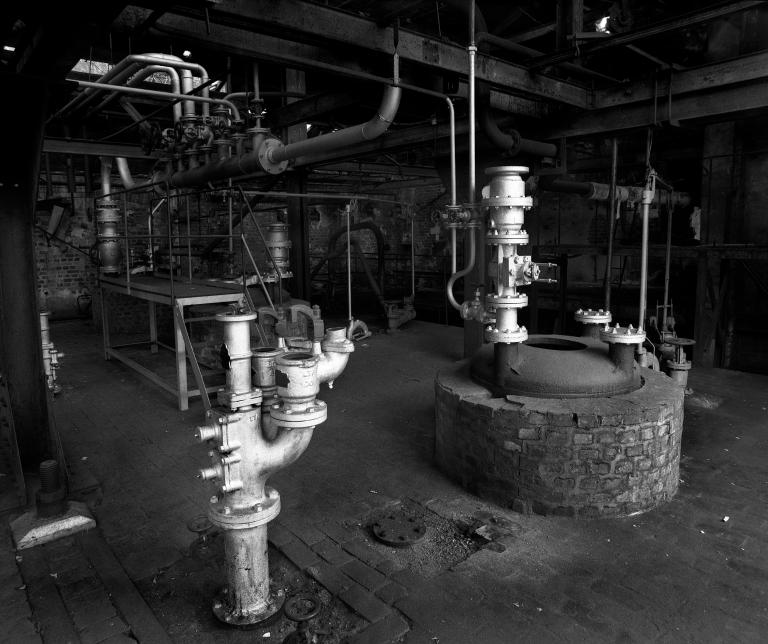

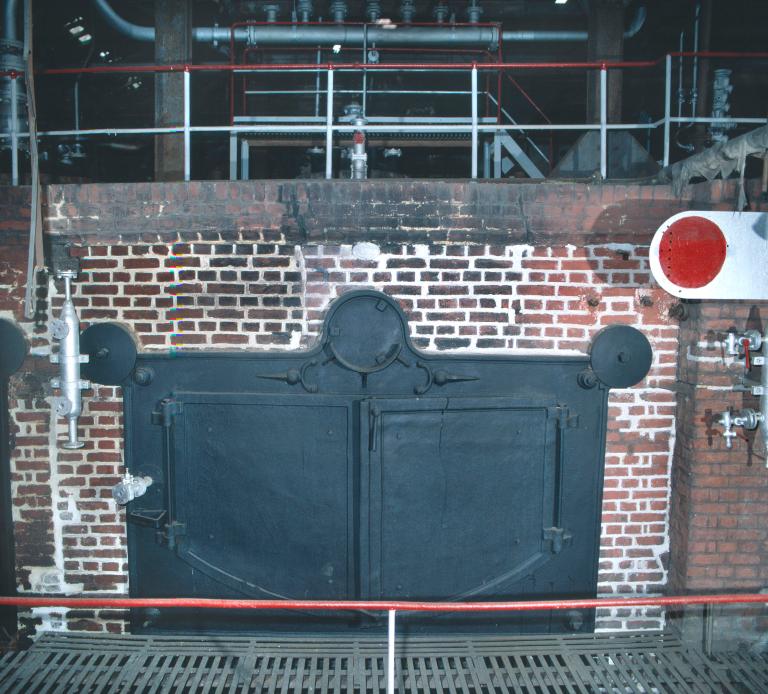

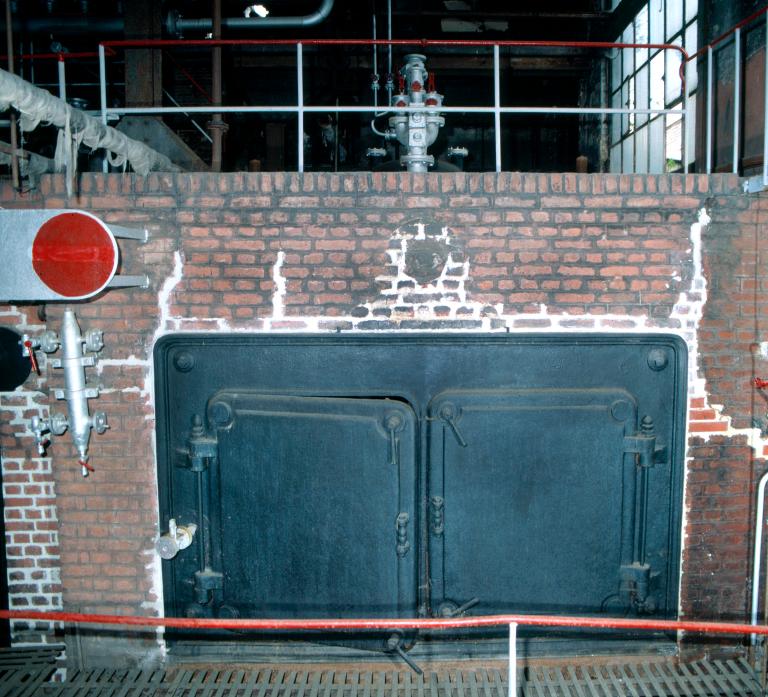

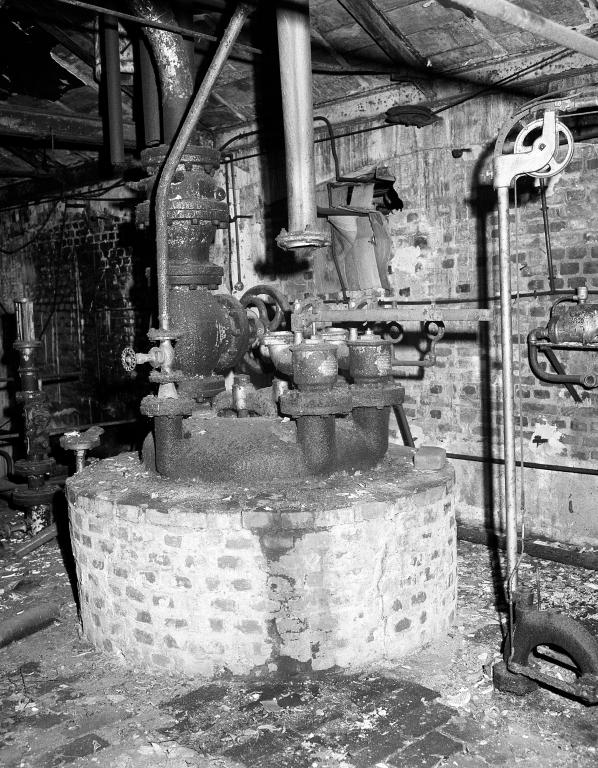

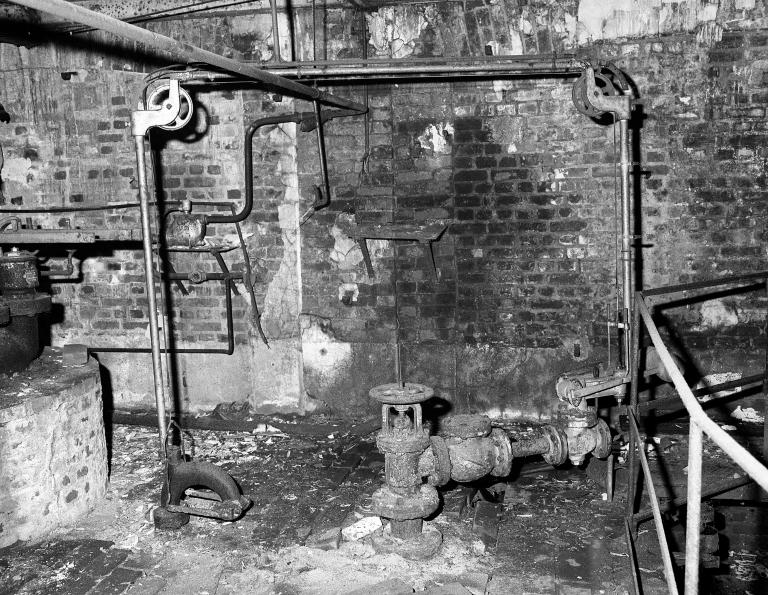

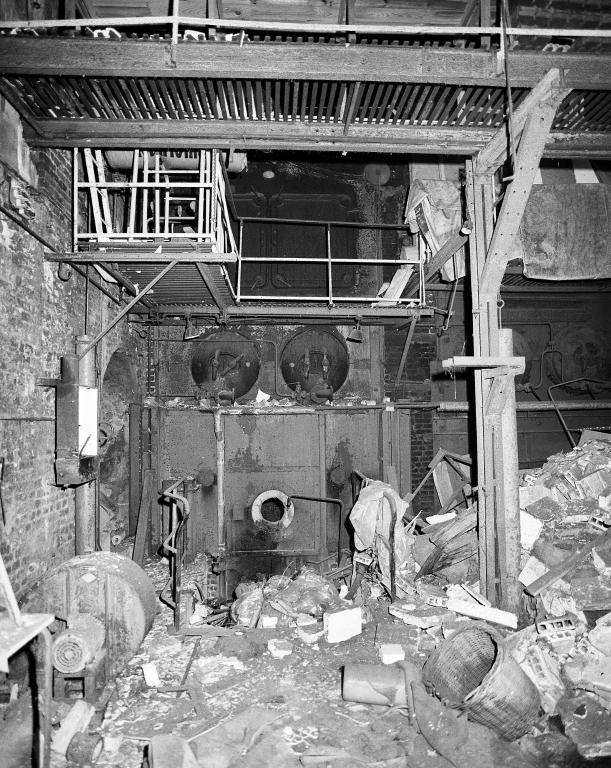

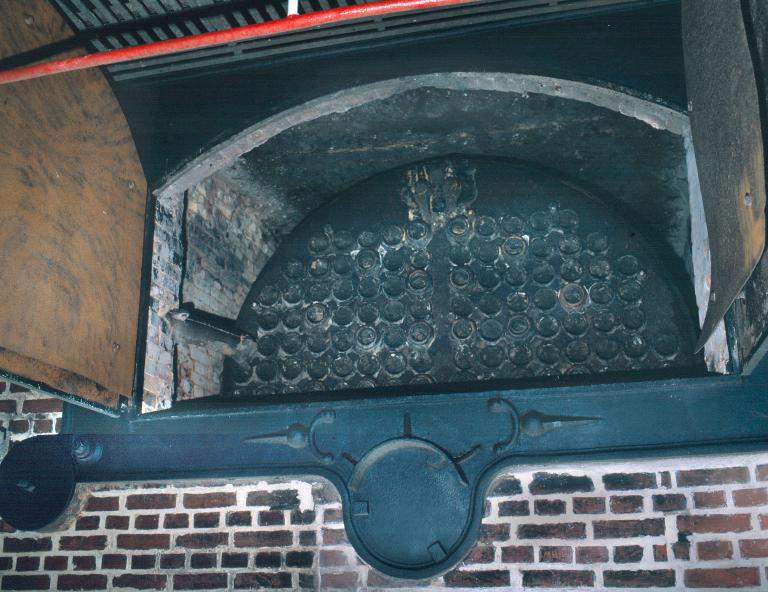

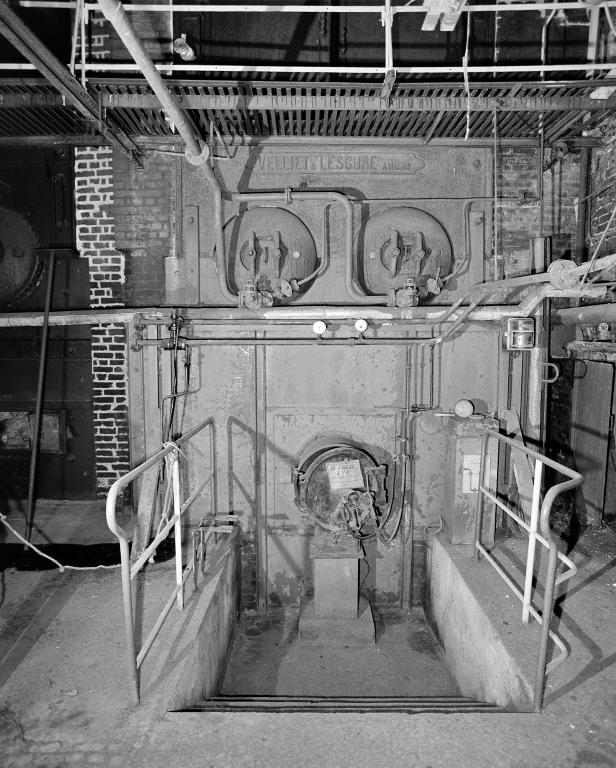

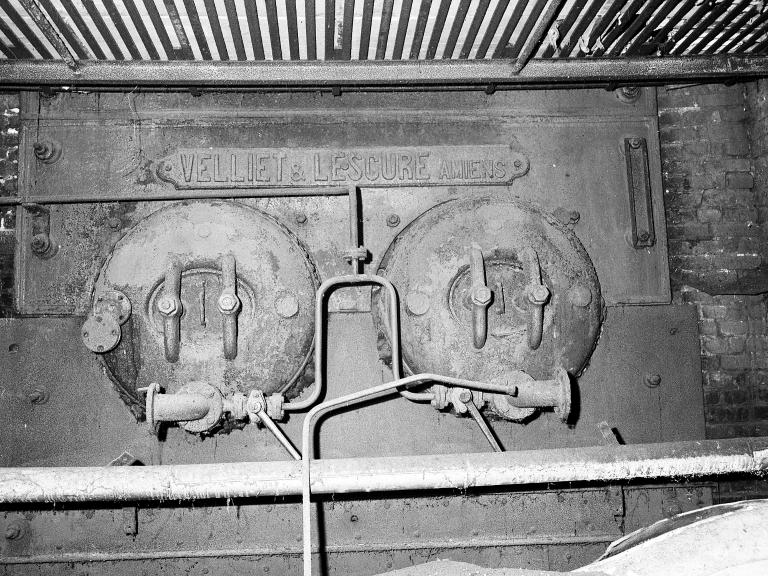

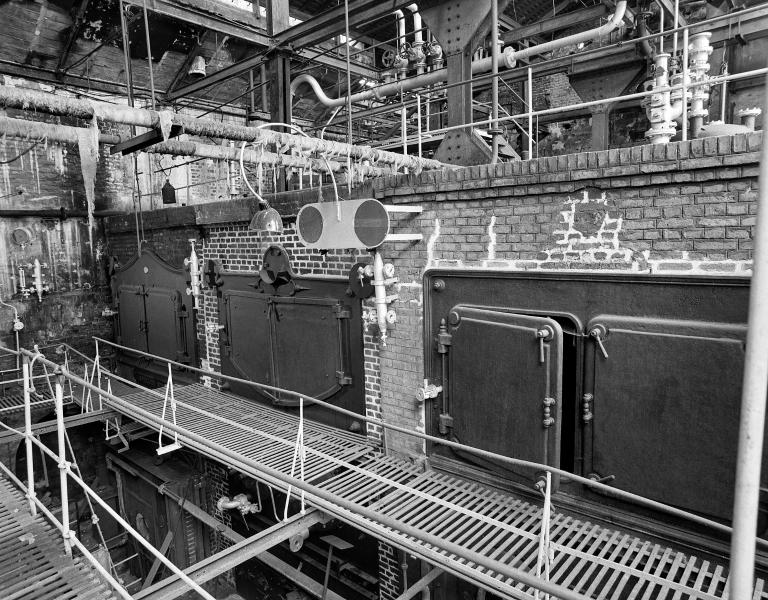

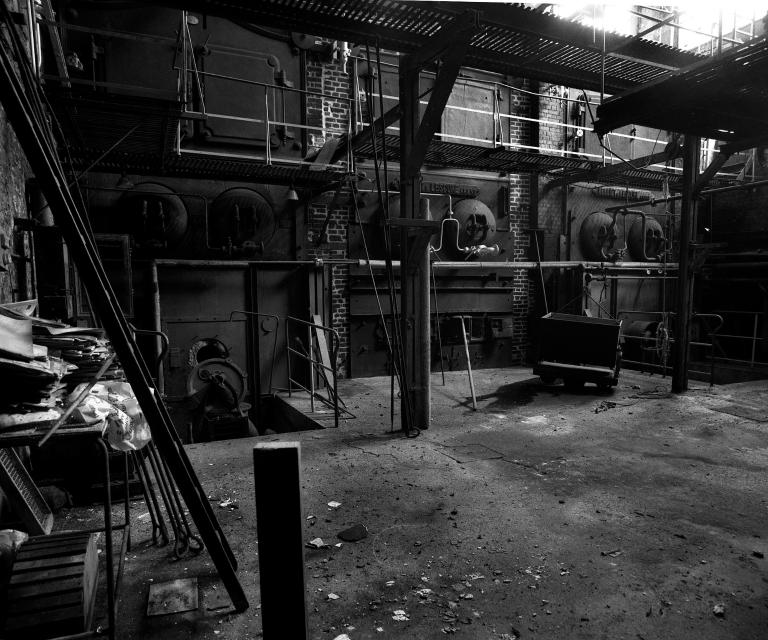

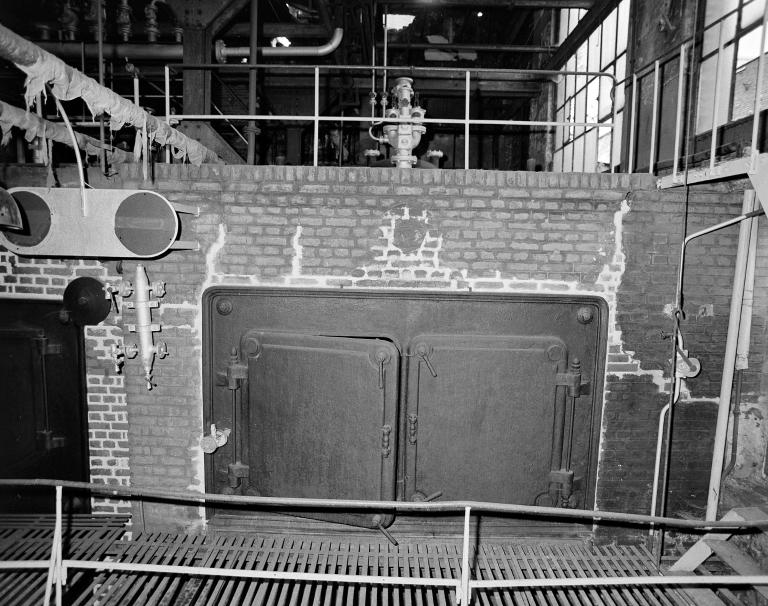

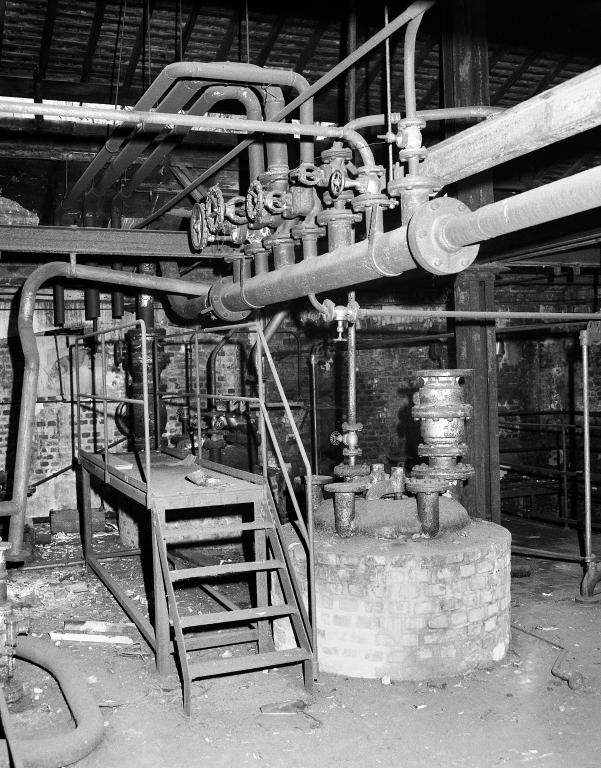

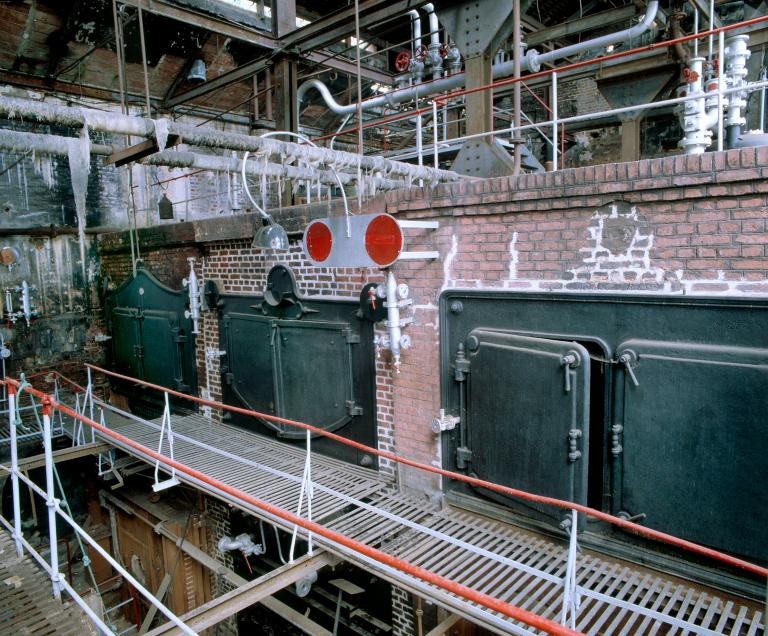

Sur les trois chaufferies qui faisaient fonctionner l'usine au début du 20e siècle, une seule subsiste aujourd'hui avec ses trois chaudières conservées à l'intérieur. Ces trois chaudières en fonte de marque Veillet-Lescure, hautes d'une quinzaine de mètres sont installées côte à côte dans leur massif de brique. Chacune comprend trois niveaux : au niveau inférieur, à 3.60 m de profondeur, se trouvent les foyer/four situés en sous-sol, au niveau intermédiaire les bouilleurs portant sur leur porte la marque du constructeur "Veillet-Lescure" d'Amiens et au niveau les systèmes de contrôle, de sécurité et l'arrivée d'eau froide. Toutes les trois sont de type semi-tubulaire à deux bouilleurs, ont une surface de chauffe de 250 m2 et sont timbrées à 12 kg. Deux fonctionnent exclusivement au charbon et la troisième est conçue pour utiliser indifféremment le charbon ou la tourbe comme combustible. Leur alimentation en eau était assurée par une pompe de type "Worthington" et une pompe à deux pistons.
-
Catégoriesindustrie textile
-
Structures
- produit élaboré d'origine animale, solide, produit semi-fini
-
Matériaux
- fonte de fer
- brique
-
Mesures
- h : 15 mètre
-
Inscriptions & marques
- inscription concernant le fabricant
- inscription concernant le lieu d'exécution
- plaque signalétique
-
Précision inscriptions
Inscription concernant le fabricant et le lieu d'exécution : Veillet-Lescure (Amiens)
-
État de conservation
- hors état de marche
- bonnes conditions de conservation
-
Statut de la propriétépropriété de la commune
-
Protectionsclassé MH, 1995/07/04
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
Documents d'archives
-
Archives municipales, Elbeuf : 12 Z 15
AM Elbeuf. Série Z. Sous-série 12 Z 15. Documents entrés par voie extraordinaire.
Rapport d'expertise, estimations préalable pour le règlement des dommages de guerre, 1940-1944.
Bibliographie
-
MAUROIS, André. Bernard Quesnay. Gallimard, coll. Blanche, 1926, 256 p.
chapitre XIII -
REAL, Emmanuelle. Elbeuf, ville drapière. Connaissance du patrimoine de Haute-Normandie. Inventaire Général ADAGP. Collection Itinéraires du Patrimoine n° 50 (revu et augmenté), 2004, 64 p.
Périodiques
-
REAL, Emmanuelle. La chaufferie des anciens établissements drapiers Fraenckel-Herzog d'Elbeuf. In: Cahier des Annales de Normandie n°25, 1993. De l'hydraulique à la vapeur, XVIIIe-XIXe s. pp. 133-138.
-
REAL, Emmanuelle, WALLEZ, Elisabeth. Du repérage à la protection. In : Bulletin de la Société d’Histoire d’Elbeuf, 1993, p. 25-30.
Date(s) d'enquête :
1992;
Date(s) de rédaction :
1996
