Dossier d’œuvre objet IM76006236
| Réalisé par
;
;
- enquête thématique régionale, bateaux des Chantiers de Normandie

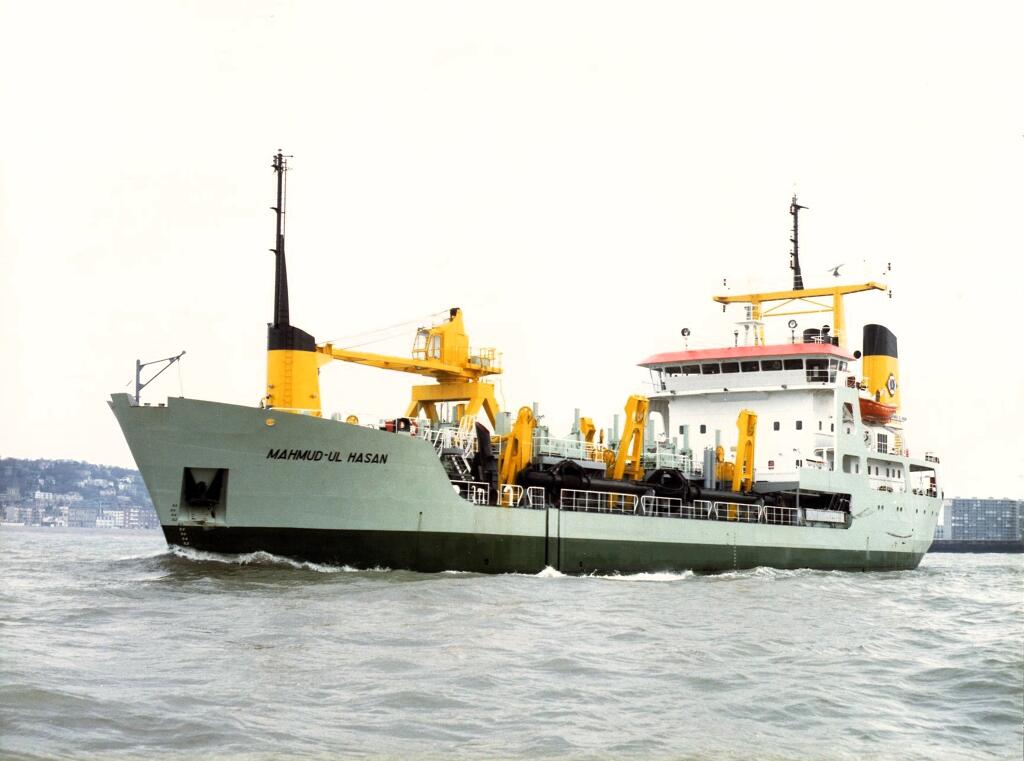

bateau drague : drague porteuse (dragage) dite MAHMUD UL HASAN,
usine de construction navale dite Chantiers de Normandie
Œuvre étudiée
Auteur
(reproduction)
Copyright
- (c) Région Normandie - Inventaire général
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Le Grand-Quevilly - Rouen
-
Commune
Le Grand-Quevilly
-
Dénominationsbateau drague
-
AppellationsMAHMUD UL HASAN
Commanditaire : Marine marchande étrangère, Pakistan. Lancement : 19 mars 1980, date des essais : 22 novembre 1980
Drague de classe LR commandée pour le Pakistan en 1980. MAHMUD-UL HASSAN est en service en 1999 pour l'armateur Karachi Port Trust. Le navire est toujours en service en 2020.
-
Période(s)
- Principale : 4e quart 20e siècle
-
Dates
- 1980
-
Lieu d'exécutionCommune : Normandie
Édifice ou site : 76,Grand-Quevilly -
Auteur(s)
-
Auteur :
Société des Chantiers de Normandie (1896 - 1986)chantier navalSociété des Chantiers de NormandieCliquez pour effectuer une recherche sur cette personne.
Voir fiche architecture : IA76000548
-
Personnalité :
Marine marchande étrangère, PakistancommanditaireMarine marchande étrangère, PakistanCliquez pour effectuer une recherche sur cette personne.
-
Auteur :
Dénomination de l'objet
Bateau drague
Précision sur la typologie de l'objet
Drague porteuse ; dragage
Description matérielle
2 hélices à pales fixes. 3 groupes électrogènes principaux de 245 kW, 1 groupe électrogène secondaire de 65 kW, propulseur transversal de 500 cv. Volume du puits à déblais : 2000 m3, poids en déblais : 3000 t.. Moteurs diesel de dragage de 2 x 815 cv, 2 élindes de diamètre 600 mm, 2 pompes à déblais, 14 clapets à manoeuvre hydraulique pour vidange du puits à déblais. Houle maximum en opération : 2 m, profondeur de dragage : 18 m. Equipage de 16 hommes. Motorisation : 2 moteurs diesel, 4 280 Cv, vitesse : 12 noeuds
-
Catégoriespatrimoine fluvio-maritime
-
Matériaux
- acier
-
Précision dimensions
L = 82,80 ; la = 15 ; longueur entre les perpendiculaires = 75.60 m ; longueur hors tout = 82,80 m ; largeur = 15 m ; creux = 7.30 m ; tirant d'eau = 6.70 m ; poids lège = 2 357 tonnes ; port en lourd = 3 853 tonnes ; déplacement = 6 210 tonnes ; jauge brute = 2 557 tonneaux ; jauge nette = 1 390 tonneaux
-
Inscriptions & marques
- inscription
-
Précision inscriptions
inscription concernant l'appellation : MAHMUD UL HASAN
-
État de conservation
- en service
-
Statut de la propriétépropriété d'un pays étranger
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
Bibliographie
-
CROGUENNEC, Michel. Les Chantiers de Normandie (1893-1987) - Un siècle de construction et de réparation navale en Seine-Maritime. Darnétal, Petit-à-Petit, 2008, 260 p.
Documents multimédia
-
CHERON Philippe & coll. Les Chantiers de Normandie, la construction navale à Grand-Quevilly, 1894-1986. Ministère de la Culture DRAC Haute Normandie - Biplan éditions, cédérom, 2000.
