atelier de fabrication dit Centre fabrication cabines - peinture
Œuvre étudiée
Auteur
Copyright
- (c) Région Normandie - Inventaire général
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Calvados - Ouistreham
-
Hydrographies
l' Orne
-
Commune
Blainville-sur-Orne
-
Lieu-dit
Usine Paul Durlach
-
Adresse
rue du Canal
-
Cadastre
2015
BK
5
-
Précisions
oeuvre située en partie sur la commune Colombelles ;
oeuvre située en partie sur la commune Hérouville-Saint-Clair
-
Dénominationsatelier de fabrication
-
AppellationsCentre de fabrication cabines, peinture
-
Dossier dont ce dossier est partie constituante
Le Centre de fabrication cabines - peinture est composé de six bâtiments édifiés progressivement : Z en 1982, Z1 en 1992, Z2 en 1999, Z3 en 2000, Z5 en 2003 et Z6 en 2008.
La construction du bâtiment Z, qui s'achève en 1983, a pour but la mise en place d'une ligne de cataphorèse, technique permettant une meilleure résistance des cabines à la corrosion. Il est complété en 1992 par la construction d'un nouvel atelier peinture, le Z1, d'une capacité de 160 cabines/jour, inauguré le 17 mars 1995. Le dernier grand chantier est celui de l'atelier peinture Z6, inauguré en juin 2009 et mis en service en l'année suivante.

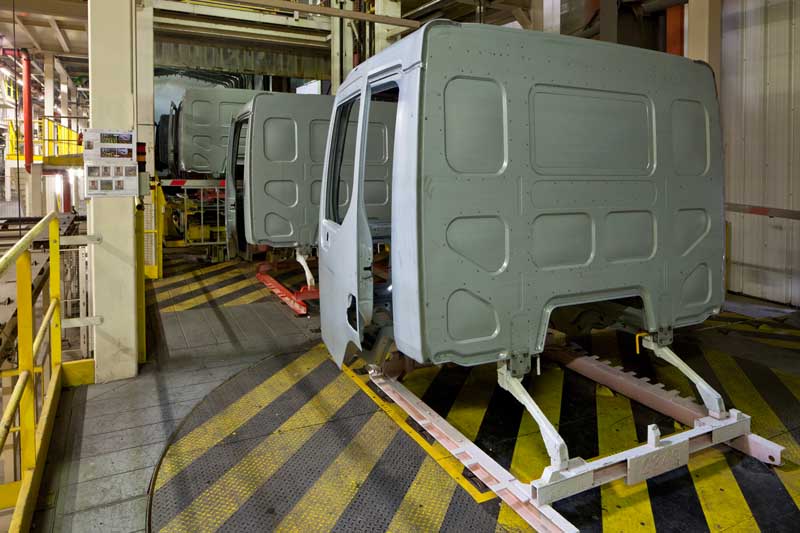

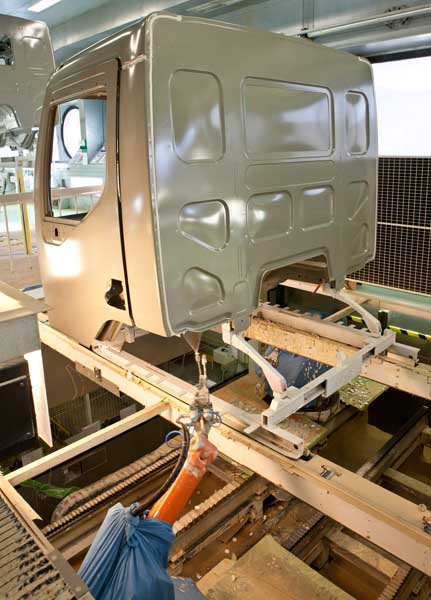

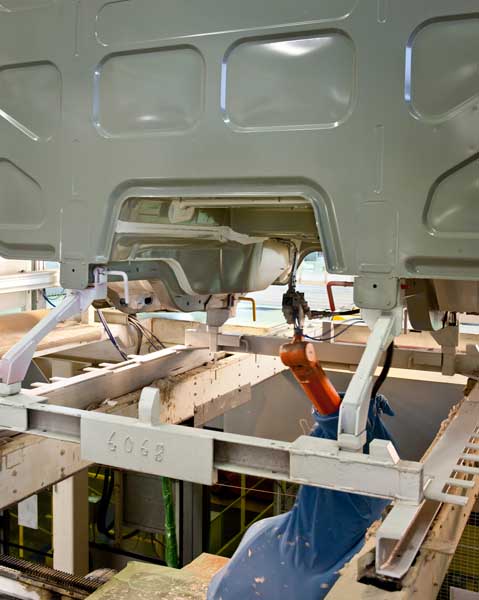

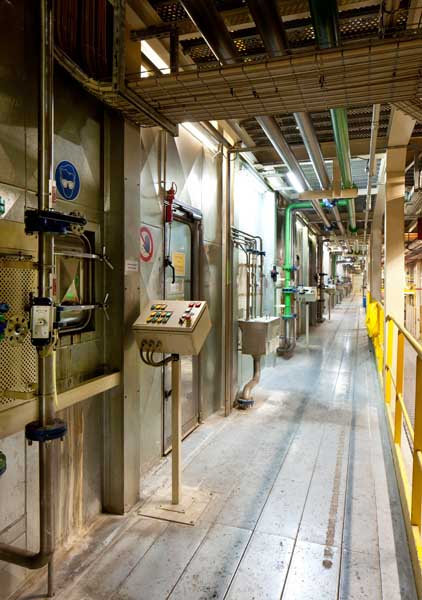

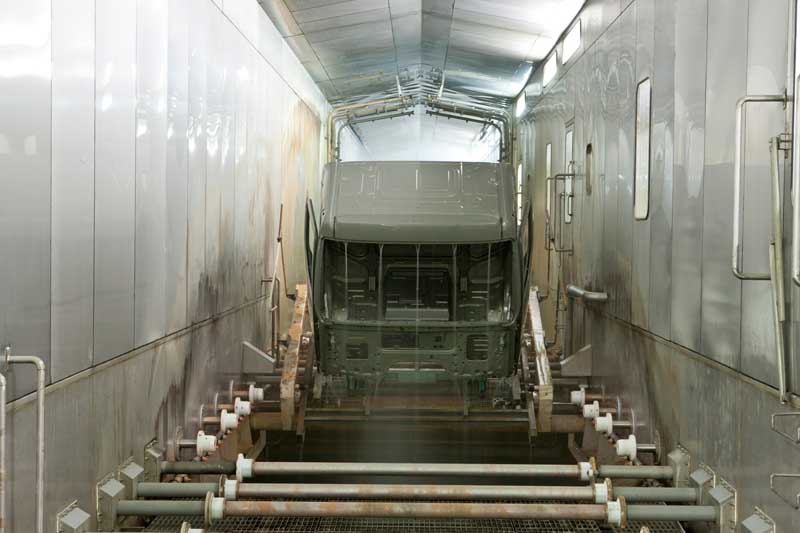

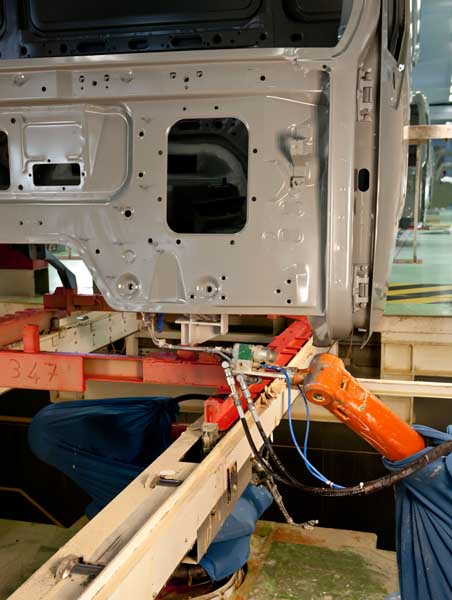

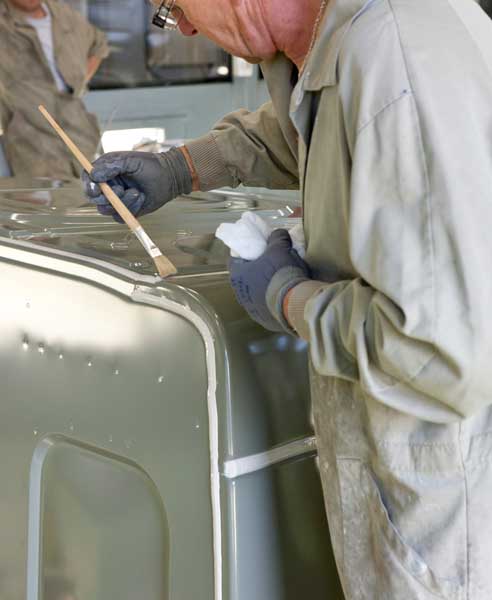

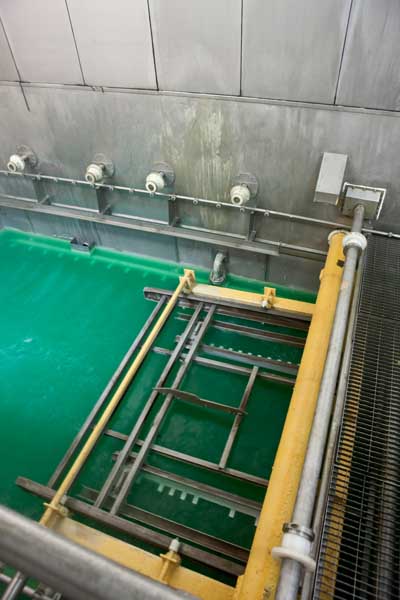

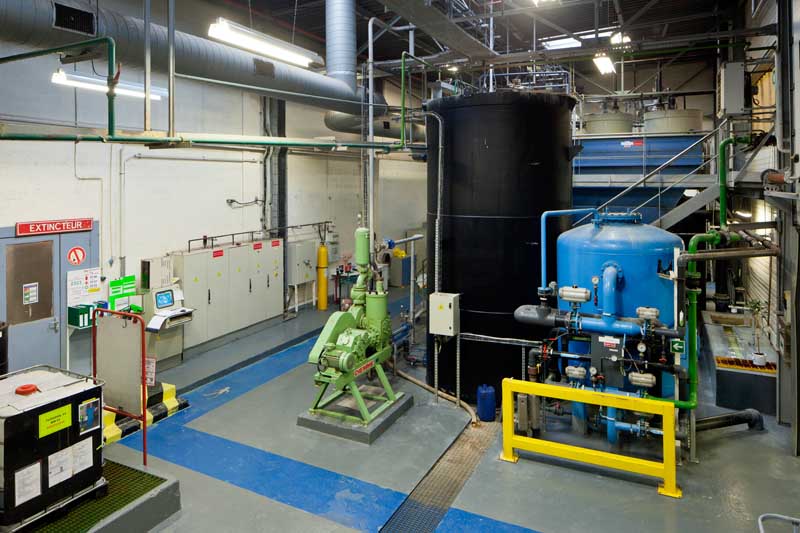

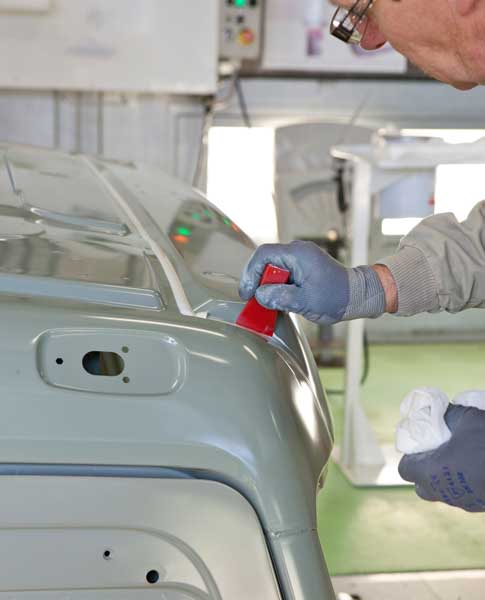

La ligne de cataphorèse comprend douze stades de traitement : dégraissage, phosphatage, cataphorèse, cuisson à 180°C, rinçages intermédiaires... L'application des produits se fait par aspersion ou par immersion, dite "par trempé". La ligne a été conçue par COMAU GEICO (Italie), comme l'atelier mastic, situé au premier niveau du bâtiment Z5. Ce dernier bénéficie d'une grande clarté en raison de la minutie du travail à opérer. L'application du mastic, qui assure l'étanchéité et l'insonorisation de la cabine, est réalisée sur une chaîne. Deux opérateurs sont installés à chaque poste, le traitement des parties intérieures est effectué par des robots. Le mastic est ensuite fixé par cuisson à 160°C.

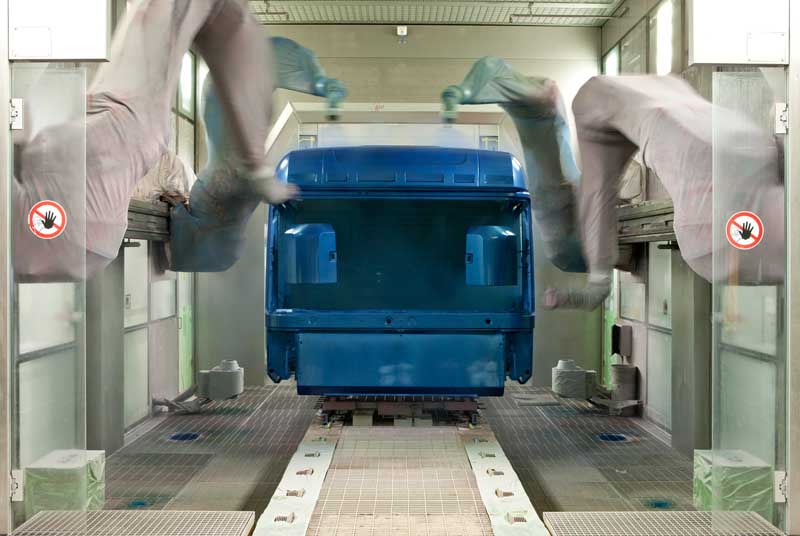

L'atelier de peinture dispose d'une capacité de production de 450 cabines/jour en 3x8. Il compte trois lignes robotisées : une ligne monochrome pour la pose d'une couche d'apprêt ayant une capacité de 25 cabines/heure, une ligne disposant de six teintes de peinture et une ligne toutes couleurs. Chacune est équipée de robots d'application et de robots ouvreurs de marque Dürr (Allemagne). Le chargement en peinture s'effectue par en dessous, un système de nettoyage des robots permet l'utilisation successive de couleurs sans risque de mélange. Le séchage est opéré dans un four à 120°C.
En 2011, 200 personnes travaillent pour ce CFC.
-
Période(s)
- Principale : 4e quart 20e siècle
-
Dates
- 1982, daté par source
- 1992, daté par source
- 1999, daté par source
- 2000, daté par source
- 2003, daté par source
- 2008, daté par source

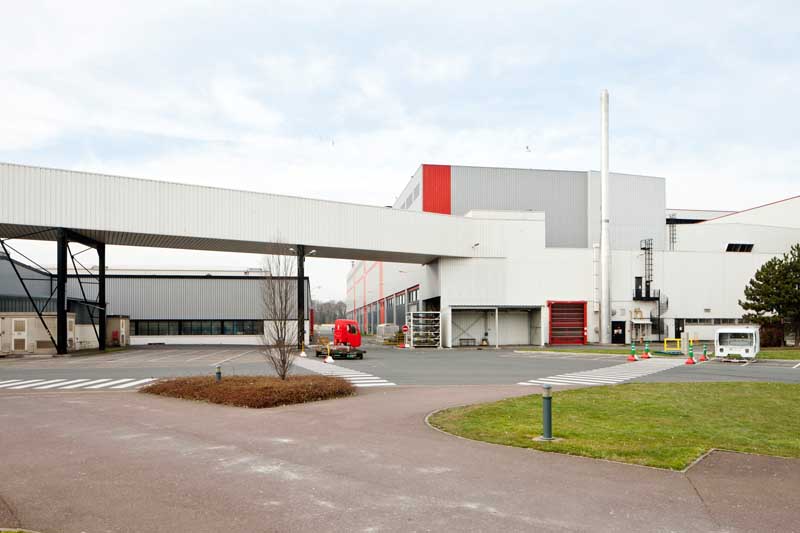

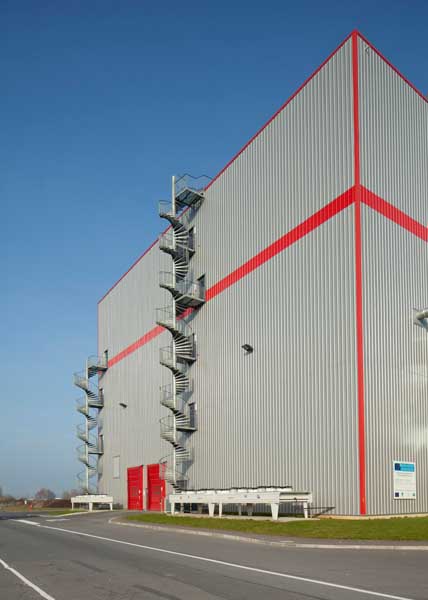

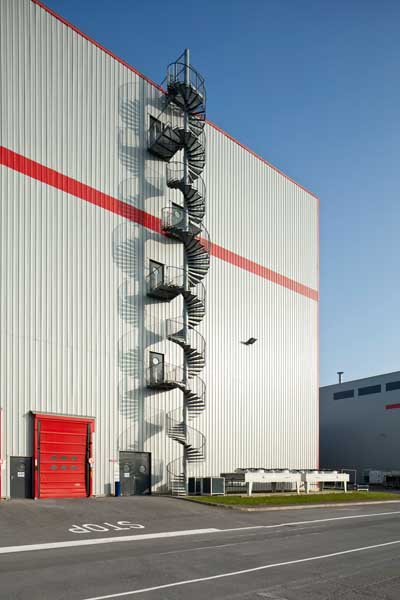

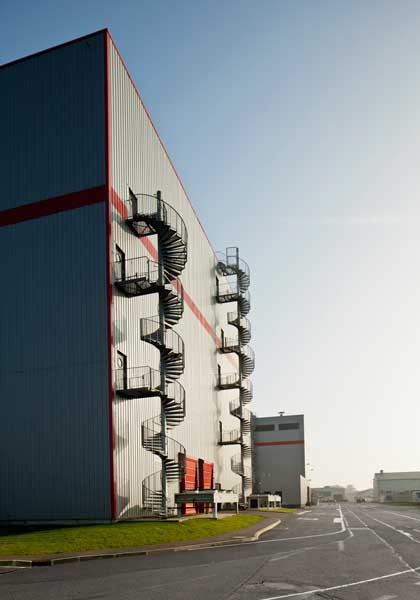

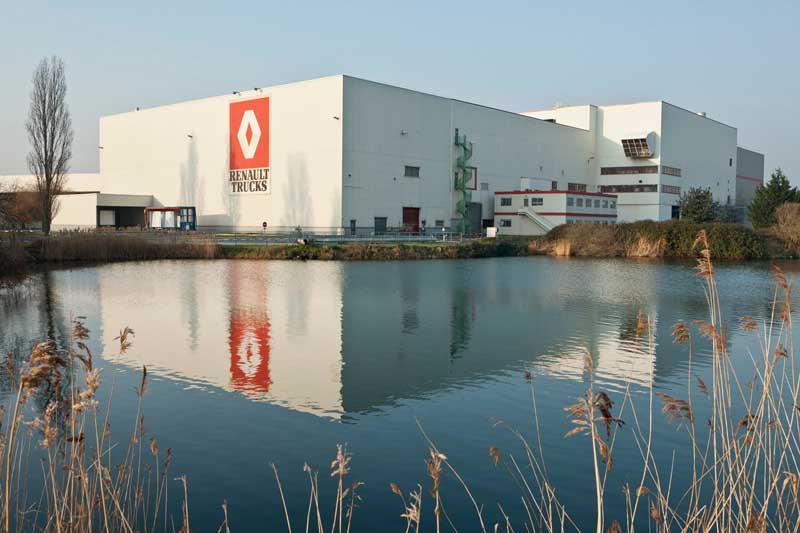

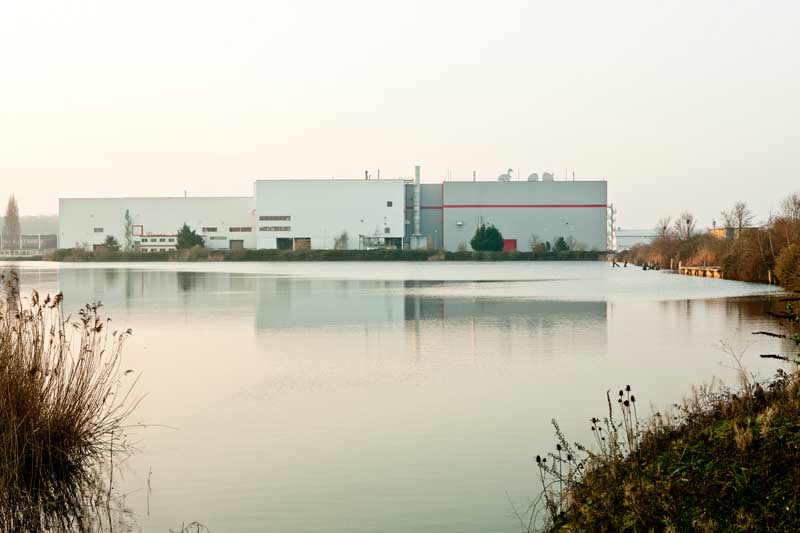

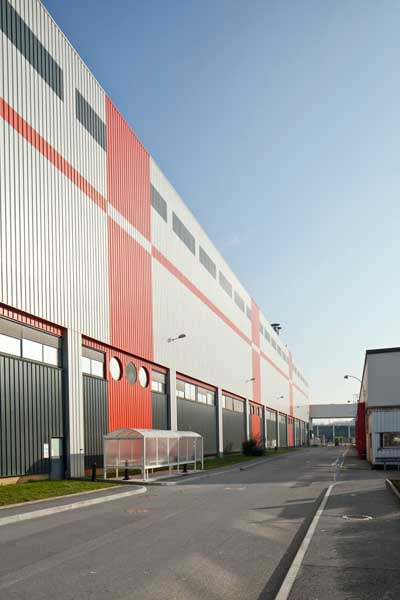

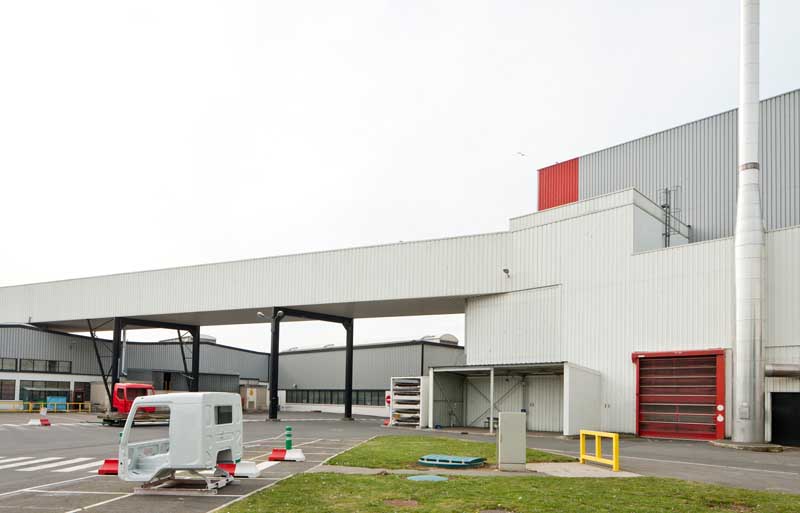

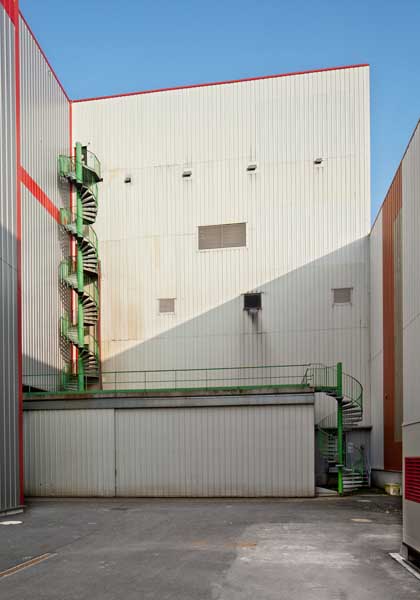

Situé entre la darse et le bâtiment N, auquel il est relié par un tunnel de convoyage aérien, le "Centre fabrication cabines - peinture" est composé d'un bloc de bâtiments en béton bardés d'un essentage de tôle et couverts de toits en terrasse. Une partie des bâtiments est colorée en rouge et en teintes de gris, représentatives de la marque Renault Trucks. Plusieurs escaliers hélicoïdaux sont répartis sur le pourtour des édifices.
-
Murs
- béton essentage de tôle
-
Couvertures
- terrasse
-
Énergies
- énergie électrique achetée
-
Statut de la propriétépropriété d'une société privée
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
- (c) Région Normandie - Inventaire général
Documents d'archives
-
RENAULT TRUCKS DELIVER. Renault Trucks prépare l’avenir et inaugure de nouvelles installations dans son usine de Blainville. Dossier de presse, Lyon, juin 2009. 4 p.
Bibliographie
-
BALLON, Alain. Le site industriel de Blainville-sur-Orne. Blainville-sur-Orne : Renault V.I. Direction usine Paul Durlach, 1996. 213 p. ISBN 2-9510058-0-6.
