Dossier d’œuvre architecture IA27002660
| Réalisé par
- patrimoine industriel, patrimoine industriel du bassin hydrographique de l'Andelle
scierie Ratel
Œuvre étudiée
Auteur
Copyright
- (c) Région Normandie - Inventaire général
- (c) Archives départementales de l'Eure
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
bassin hydrographique de l'Andelle - Romilly-sur-Andelle
-
Hydrographies
le Fouillebroc (affluent de la Lieure)
-
Commune
Touffreville
-
Adresse
rue de l'Aumone
-
Cadastre
2018
B
369
-
Dénominationsscierie
-
Appellationsscierie Ratel
-
Parties constituantes non étudiéesbief de dérivation
En 1890, Michel Ratel, tourneur sur bois, demande l’autorisation de construire sur un terrain qui ne lui appartient pas un moulin à usage de scierie équipé d’une roue hydraulique par-dessous destinée à mettre en mouvement un tour. Le moulin est construit en 1895 sur un terrain appartenant à Mme Vve Lainé. Il est situé à 745 m à l’aval du moulin de la Salle et à 140 m à l’amont du moulin Flamant.
La scierie est réglementée par l’arrêté préfectoral du 21 novembre 1895. Celui-ci autorise Michel Ratel, qui en est simplement locataire, à creuser un canal de décharge autour du bâtiment. En 1898, une plainte est déposée par M. Harel, président du syndicat des industriels la vallée de l’Andelle, reprochant à Michel Ratel d'avoir établi une chute d’eau sans autorisation sur le Fouillebroc et d'exploiter cette chute en faisant des coupes d’eau extrêmement nuisibles au bon fonctionnement des usines installées en aval. Suite à cette contestation, un nouvel arrêté préfectoral est promulgué le 29 novembre 1899 : Michel Ratel est autorisé à établir un barrage sur le Fouillebroc afin d’obtenir une chute d’eau plus puissante pour mettre en mouvement sa scierie mécanique à condition de ne pas provoquer de coupes d'eau intempestives. A cette date, la scierie a été augmentée et occupe une surface au sol de 36 m2. L'usine Ratel cesse de fonctionner peu après cet arbitrage, puis est entièrement détruite.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par travaux historiques
-
Dates
- 1895, daté par travaux historiques
- 1899, daté par travaux historiques
-
Auteur(s)
- Personnalité : propriétaire, commanditaire attribution par source
La scierie Ratel consistait en un petit bâtiment de 23 m2 (3,90 m sur 5,90 m) doté d’une roue "à palettes" de 87 cm de largeur et de 2,54 m de diamètre. Elle était entraînée par le Fouillebroc grossi des eaux du ruisseau de la Fontaine. En tête de cette roue existait une vanne d’alimentation, dite vanne ouvrière, de 86 cm d’ouverture libre. Les ouvrages régulateurs se composaient d’un déversoir de 2,47 m de longueur et de deux vannes de décharge.
La scierie Ratel est détruite.
-
Murs
- brique
-
Énergies
- énergie hydraulique produite sur place
-
État de conservationdétruit
- (c) Région Normandie - Inventaire général
- (c) Archives départementales de l'Eure
- (c) Région Normandie - Inventaire général
- (c) Archives départementales de l'Eure
- (c) Région Normandie - Inventaire général
- (c) Archives départementales de l'Eure
- (c) Région Normandie - Inventaire général
- (c) Archives départementales de l'Eure
Documents d'archives
-
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.
Rapport de l’ingénieur des Ponts et Chaussées, 26 janvier 1891. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.
Procès-verbal de visite des lieux, 12 mars 1895. -
AD Eure. Série S. Sous-série 18 S : 18 S 318. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.

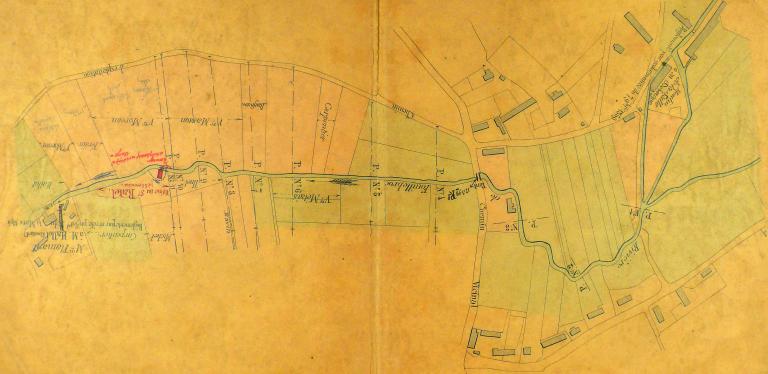

Plan de situation du moulin de M. Ratel, du moulin de la Salle en amont et du moulin Flamant en aval, 1/2500e, 19 juin 1895. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.

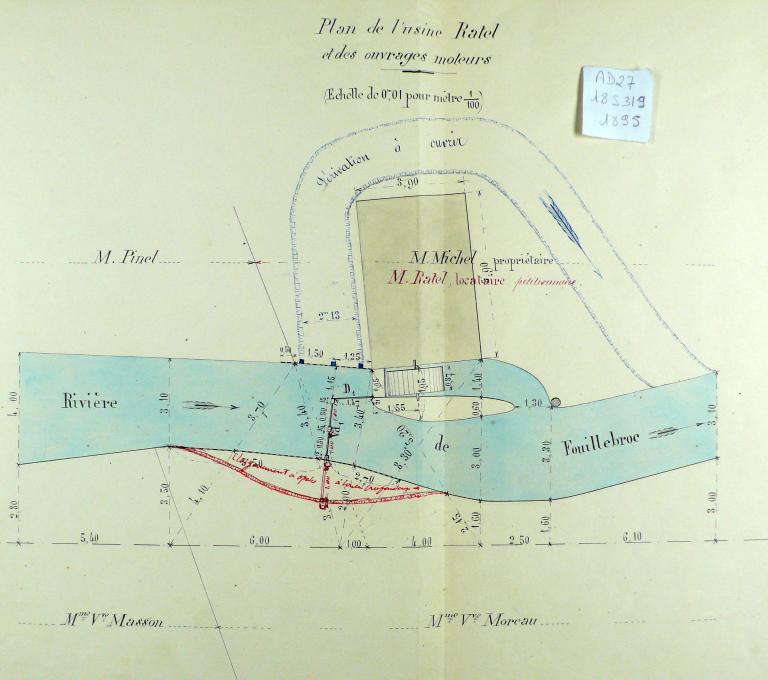

Plan masse du moulin Ratel, 1/100e, 19 juin 1895. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.
Arrêté préfectoral, 21 novembre 1895. -
Archives départementales de l'Eure, Evreux : 19 S 31
AD Eure. Série S. Sous-série 19 S : 19 S 31. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc.
Rapport de l’ingénieur des Ponts et Chaussées, 31 mai 1898. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.

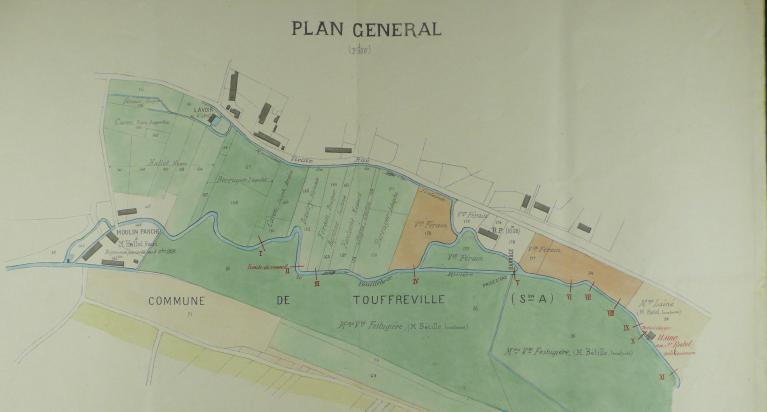

Plan de situation du moulin Ratel, 23 septembre 1899. -
Archives départementales de l'Eure, Evreux : 19 S 31
AD Eure. Série S. Sous-série 19 S : 19 S 31. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc.
Plan de situation du moulin Ratel, 23 septembre 1899. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.
Plan masse du moulin Ratel, 23 septembre 1899. -
Archives départementales de l'Eure, Evreux : 19 S 31
AD Eure. Série S. Sous-série 19 S : 19 S 31. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc.
Plan masse du moulin Ratel, 23 septembre 1899. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.
Profil de la roue du moulin Ratel, 23 septembre 1899. -
Archives départementales de l'Eure, Evreux : 19 S 31
AD Eure. Série S. Sous-série 19 S : 19 S 31. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc.
Rapport de l’ingénieur des Ponts et Chaussées, 23 septembre 1899. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.
Pétition Ratel, 20 février 1899. -
AD Eure. Série S. Sous-série 18 S : 18 S 319. Cours d'eau et usines hydrauliques. Rivière du Fouillebroc. Touffreville.
Arrêté préfectoral, 29 novembre 1899.
Date(s) d'enquête :
2016;
Date(s) de rédaction :
2018
